品牌： 威圖
規格：空氣型耐火 母線槽
電壓：1000V
工藝： 國際新加工工藝
材質：高純度無氧銅電工銅排
外殼：優質鋼外殼
防護等級：IP40，IP42，IP54，IP65，IP68
加工定制：是

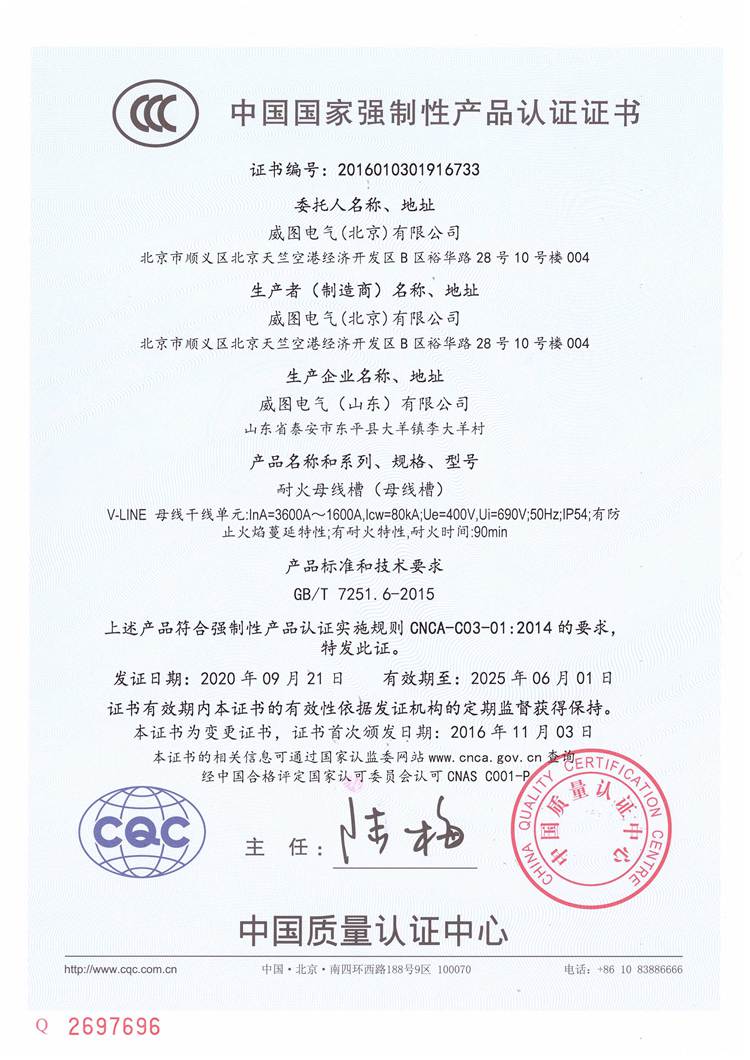

產品認證：ccc
類別：三相四線，三相五線
適用范圍：強電井、配電房聯絡、發電機，工業廠房、商業大廈、住宅小區等，老舊廠區改造。
空氣型耐火母線槽價格:  撥打公司聯系電話咨詢 新價格
概述:
    耐火母線槽是專供消防設備的電源使用的，不能用做其他用途。因此這種母線耐熱性好、隔熱，母線槽熱能無法散發，所以不能長期滿負荷使用。
    耐火母線槽的外殼及隔熱層采用耐高溫≥1100℃的防火材料以及耐高溫≥300℃的絕緣材料，該產品耐火時間有60分鐘、90分鐘、120分鐘、180分鐘種類，當溫度達到920～1050℃的高溫時才會燃燒,滿負荷運行可達8小時以上。

    耐火型母線槽是我公司結合密集型母線槽的結構特點， 采用防火隔熱、阻燃材料自行研制的產品。具有結構緊湊、體積小、耐高 溫、防火、傳達室輸容量大等優點。主要應用于高層建筑、重要的控制中 心、地鐵等人流量大的公共場所和其它防火要求較高的場所。使用該產品能 保證在發生火災時維持一段時間的供電，并有足夠的時間啟動滅火設備、排 煙通風、疏散人員，盡可能地減少人員傷亡和財產損失。 空氣式耐火母線槽產品特點：
     在試驗標準條件下，火焰溫度大于815℃供火時間 40min；在試驗標準條件下，火焰溫度980～1040℃，供火 時間90min 。母排溫升：不超過允許值60℃母線連接頭銅母排處、插接箱插爪與銅母排 插接處（或螺栓連接的銅插腳處）等關鍵部位均溫升試驗合格。 周圍空氣溫度達40℃時，銅母排 高溫度小于等于100℃。耐火母線槽能在周圍環境溫升至960℃時連續正常工作不低于90分鐘

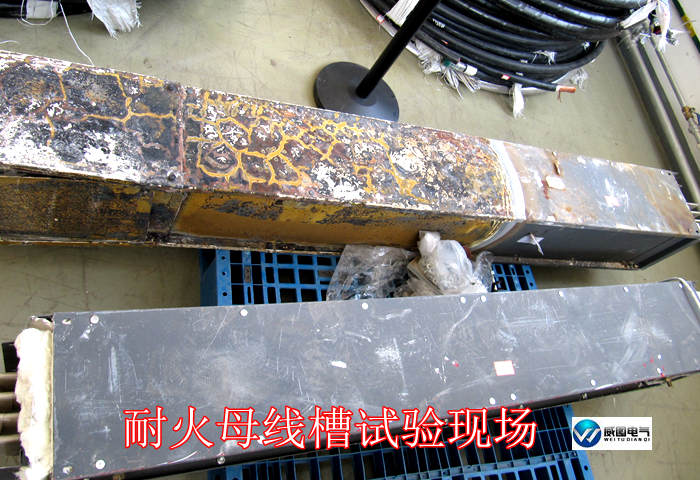

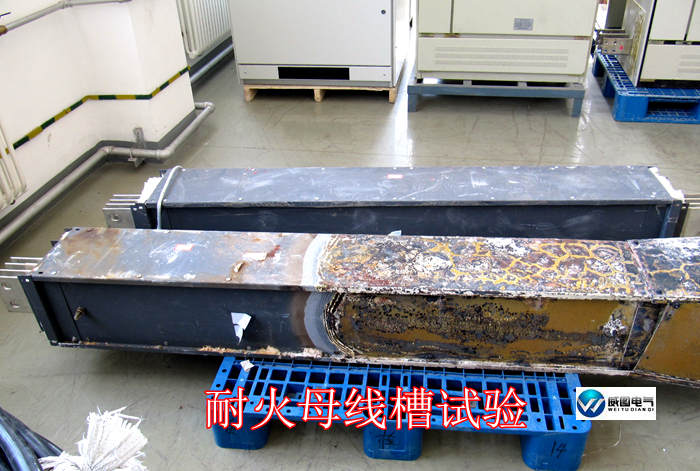

耐火母線槽試驗現場   耐火母線槽選擇:
       1.母線槽導體銅排所纏繞的云母帶符合JB/T5019~20-85《電器絕緣云母制品》及JB/T6488-1~3-92《云母帶》標準。該云母帶在常態下具有良好的柔軟性和較高的耐熱性及良好的介電性能、機械性能 彎曲強度≥180MPa 介電強度≥35kV/mm 當溫度達到600℃時，云母帶仍具有很高的絕緣性能
    2.根據耐火母線耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響母線運行過程中熱量的散發，當母線槽平時不通電僅作應急電源使用時，其耐熱極限要求較高，隔熱層需用硅棉填充，本耐火母線所選用的硅棉材料符合GB3003-82《普通硅酸鋁耐火纖維氈》標準，其AL2O3 SiO2含量達96%，持續使用溫度為1050℃， 高使用溫度達1250℃。
    3.母線槽外殼噴涂耐火涂料，當發生火災的3~5分鐘時間內，涂料開始發泡、膨脹，形成隔熱層，導熱系數迅速增大，有效降低了熱量的傳遞。本耐火母線所使用的耐火涂料各項性能指標均符合國家GB14907-94標準。
    4.為了滿足耐火要求，其中隔相塊及接頭隔塊均采用耐高溫陶瓷材料制成，該陶瓷Al2O3含量在95%以上，在常態下其介電性能、機械性能如下 介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa 該陶瓷耐溫效果尤為顯著，在溫度達到900℃時，測得絕緣電阻>10MΩ。由于陶瓷的穩定性好，不存在絕緣材料的老化問題，從而有效延長了母線的使用壽命。

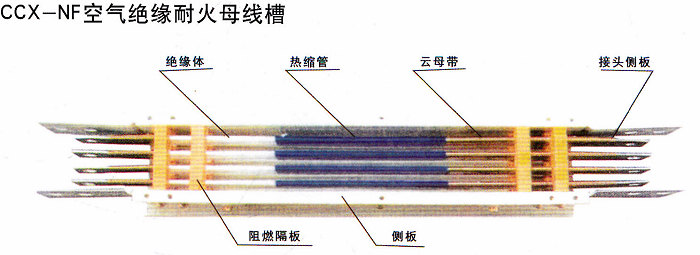

空氣式耐火母線槽結構示意圖



    技術參數:
符合標準：IEC60439-1-2，GB7251.1-2，JISC8364，GB9978，JB／T10327
介電強度：交流工頻電壓I有效值)2500V/1min
絕緣電阻：相與相及外殼之間不小于20MΩ
阻燃性能：阻燃型母線槽，在試驗標準條件下，火焰溫度大于815℃供火時間 40min，試驗結果合格。
耐火性能：耐火型母線槽，在試驗標準條件下，火焰溫度980～1040℃，供火 時間90min，試驗結果合格。
分接單元額定電流：斷路器插接箱額定電流為63～630A； 熔斷器插接箱額定電流為50，100，250，400，630A。
防護等級：符合規定檢測，其外殼防護等級達到IP43要求。
插接箱插接裝置：有插爪式和螺栓連接插腳式，插拔50次試驗，靈活性及溫升 試驗合格。
導體母排溫升：不超過允許值60℃母線連接頭銅母排處、插接箱插爪與銅母排 插接處（或螺栓連接的銅插腳處）等關鍵部位均溫升試驗合格。 周圍空氣溫度達40℃時，銅母排 高溫度小于等于100℃。
