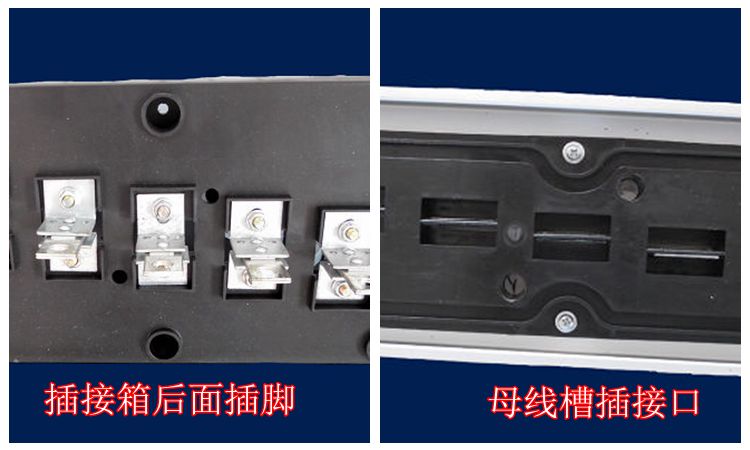

插接箱前后圖片

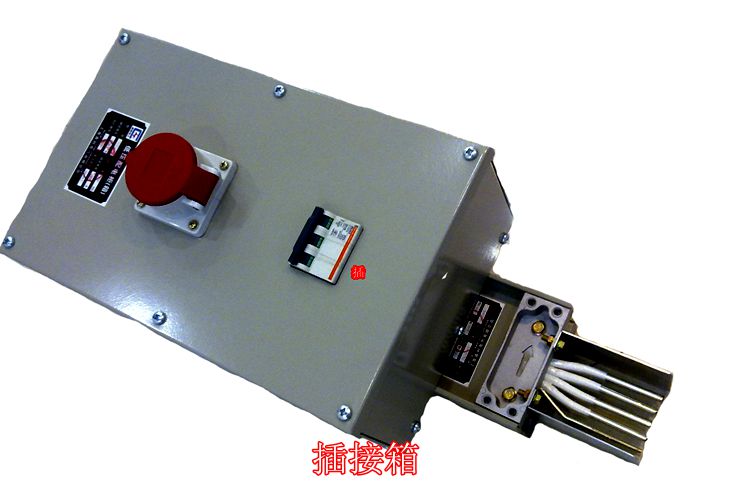

插到 母線槽上的插接箱圖片
      母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔！插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承重包箍。
    注意事項：插接箱是用戶使用 為頻繁、分支電流保護關鍵之部件。本廠插接箱具有必須分?jǐn)嚅_關，方可打開、關閉箱 門及拔出式插入的防護功能，其性能可防止一切誤操作行為。母線槽插接箱屬于母線槽配件，主要是延伸拓展母線槽分支線路，內部裝配了相應電流大小的斷路器，可以講母線干線的電流分流到用電設備上，如果母線槽只是作為干線傳輸，比如由變壓器到配電柜，那就沒必要使用，如果是為整個電氣工程中提供各種分線，那是肯定要用到的，具體要用多少、再哪個位置安裝插口，這些都是要結合設計圖紙和現場情況來確定的，可以與母線槽廠家進行對接，提供需求，讓他們來給你插接箱的具體設計。
    插接箱內一般裝有塑殼斷路器，通過插腳與母線槽連接，插腳連斷路器進線端，用電設備接斷路器出線端，通過斷路器進行電路的分?jǐn)嗯c保護。
